一、擺線針輪減速機的使用范圍：

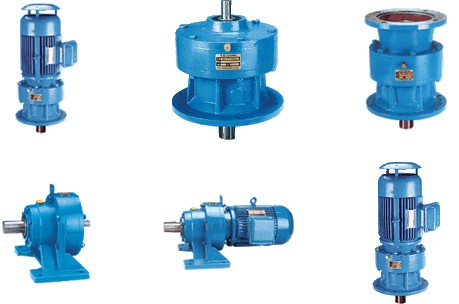

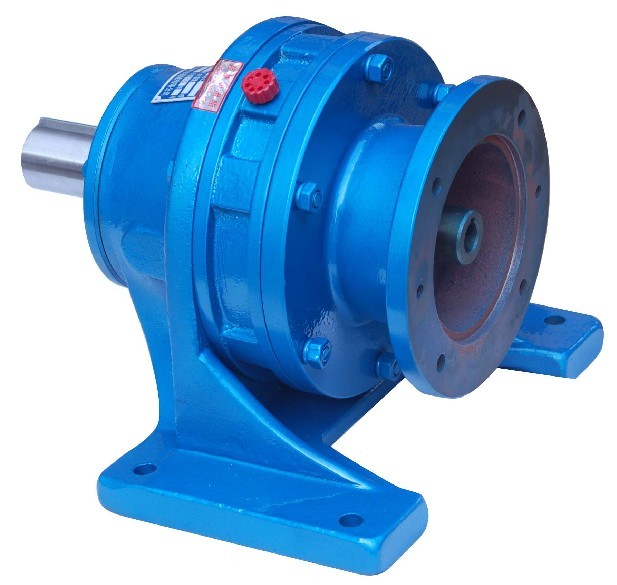

X、B系列擺線減速機是依照少齒差行星傳動原理，擺線針齒嚙合實現減速的一種機械。該機分臥式、立式、雙軸型和直聯型等裝配方式，是冶金、礦山、建筑、化工、紡織、輕工業等行業的首選設備。
二、擺線針輪減速機的主要特點：
1、減速比大，效率高：一級傳動減速比為9~87，雙級傳動減速比為 121～5133，多級組合可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。
2、運轉平穩，噪音低：在運轉中同時接觸的齒對數多，重合度大，運轉平穩，過載能力強，振動和噪音低，各種規格的機型噪音小。
3、使用可靠，壽命長：因主要零件是采用高碳合金鋼淬火處理 （HRC58-62），再精磨而成，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小，使嚙合區無相對滑動，磨損 極小，所以經久耐用。
4、結構緊湊，體積�。号c同功率的其它減速機相比，重量體積 小1/3以上，由于是行星傳動，輸入軸和輸出軸在同一軸線上， 以獲得盡可能小的尺寸。
三、技術參數：
功 率：0.37KW～55KW
轉 矩：150N·m～20000N·m
傳動比：
單級：9-87
雙級：121-7569
三級：2057-658503
如果您對下面的單雙級型號想做近一步了解，請撥打營銷中心，諾廣傳動竭誠為您服務。
|
各系列單級機型號對照表 |
| 系列標準 |
機型 |
| X天津 |
X2 |
X3 |
X4 |
X5 |
X6 |
X7 |
X8 |
X9 |
X10 |
X11 |
| B化工部 |
B0 |
B1 |
B2 |
B3 |
B4 |
|
B5 |
B6 |
B7 |
B8 |
| B機械部 |
B12 |
B15 |
B18 |
B22 |
B27 |
|
B33 |
B39 |
B45 |
B55 |
| JXJ江門 |
JXJ0 |
JXJ1 |
JXJ2 |
JXJ3 |
JXJ4 |
|
JXJ5 |
JXJ6 |
JXJ7 |
JXJ8 |
| BJ紡織 |
BJ2 |
BJ3 |
BJ4 |
BJ5 |
BJ6 |
BJ7 |
|
|
|
|
| B上海 |
B10 |
B11A/B11 |
B12/B12B |
B13/B13B |
B14 |
B14A |
B15 |
B16/B16B |
B17 |
B18 |
|
各系列雙級機型號對照表 |
| 系列標準 |
機型 |
| X天津 |
X32 |
X42 |
X53 |
X63 |
X74 |
X84 |
X85 |
X95 |
X106 |
X117 |
| B化工部 |
B10 |
B20 |
B31 |
B41 |
|
B52 |
B53 |
B63 |
B74 |
B85 |
| B機械部 |
B1512 |
B1812 |
B2215 |
B2715 |
|
B3318 |
B3322 |
B3922 |
B4527 |
B5527 |
| JXJ江門 |
JXJE10 |
JXJE20 |
JXJE41 |
JXJE42 |
|
JXJE52 |
JXJE53 |
JXJE63 |
JXJE74 |
JXJE85 |
| BJ紡織 |
|
BJ42 |
BJ53 |
BJ63 |
BJ74 |
BJ84 |
|
|
|
|
| B上海 |
B110A |
B120A |
B131A |
B142A |
B142A |
B152 |
B153 |
B163 |
B173 |
B184A |
有兩種擺線針輪減速機標準，X表示X系列擺減速機，W代表減速機為底座型臥式安裝， D表示配套電機為普通立式(法蘭式)電機擺線針輪減速機主要特點有運轉平穩，噪音低，因為在運轉中同時接觸的齒對數多，因此重合度大運轉平穩，同時過載能力強振動和噪音低。且減速比大效率高，一級傳動減速比為9-87，雙級傳動減速比為 121～5133，多級組合減速比可達數萬，且針齒嚙合系套式滾動摩擦， 嚙合表面無相對滑動，故一級減速效率達94%。擺線針輪減速機另一大優點，就是結構緊湊體積小，與同功率的其它S系列斜蝸輪蝸桿減速機相比，重量體積小1/3以上，在使用上擺線針輪減速機可靠壽命長，由于主要零件是采用高碳合金鋼淬火處理 (HRC58-62)再精磨而成的，且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦付，磨擦系數小使嚙合區無相對滑動，磨損極小所以經久耐用.
